製品詳細
起源の場所: 武漢,湖北,中国
ブランド名: Grat
証明: IP67,CCC, ISO, CE,CNAS
モデル番号: エブ-0000172
支払いと送料の条件
最小注文数量: 1pc
価格: USD $100.00/ Piece
パッケージの詳細: 内側には泡状の包み,外側には紙箱と木製のケース
受渡し時間: 3 営業日
支払条件: L/C,T/T,D/P,PayPal,ウェスタンユニオン
供給の能力: 1000個/週
ブランド名: |
GRAT |
最小注文数量: |
1 PC |
起源の場所: |
武漢,湖北,中国 |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
水 |
材料: |
ステンレス鋼 |
接続フォーム: |
糸 |
運転モード: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
固定球弁 |
温度: |
普通の温度 |
適用する: |
産業用水 産業用水 |
中等: |
鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
構造: |
固定球弁 |
機能: |
バイパスバルブ |
サイズ: |
DN15-250 |
Hsコード: |
8481804090 |
ブランド名: |
GRAT |
最小注文数量: |
1 PC |
起源の場所: |
武漢,湖北,中国 |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
水 |
材料: |
ステンレス鋼 |
接続フォーム: |
糸 |
運転モード: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
固定球弁 |
温度: |
普通の温度 |
適用する: |
産業用水 産業用水 |
中等: |
鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
構造: |
固定球弁 |
機能: |
バイパスバルブ |
サイズ: |
DN15-250 |
Hsコード: |
8481804090 |
電気ステンレス鋼のスレッド接続直径型ミニボールバルブ
製品説明:
電気ステンレス鋼ミニボールバルブ/IP67/固定ボールバルブ
記述:
電気ミニボールバルブは,低流量調節と高精度制御の性能により,
制御信号と単相電源によって制御され,小さな電源の様々な制御要件を満たす
液体レベルなどです
仕様:
| バルブサイズ | DN15-DN250 |
| 乗用車 | PN1.6MPa |
| 身体のつながり | ワッフル フレンズ |
| 座席タイプ | ステンレス鋼 移動可能な金属シール,PTFEソフトシール |
| 動作時間 | 30 S ((0-90°) |
| 電源 | AC220V |
| 制御信号 | 4~20mA 0~5V |
| 出力信号 | 4~20mA 0~5V |
| 動作圧 | PN1.6Mpa PN2.5Mpa |
| 中気温 | ≤350°C |
| 環境温度 | ≤50°C |
| 流量係数 (CV): | 参照のために私たちのウェブサイトからデータをダウンロードしてください. (カスタム流量係数は顧客の要求に応じて) |
| 適用される介質 | 鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
| 死区 | 00.5% |
| 繰り返しのエラー | 00.5% |
| ボディ素材 | SUS304 SUS316 WCB |

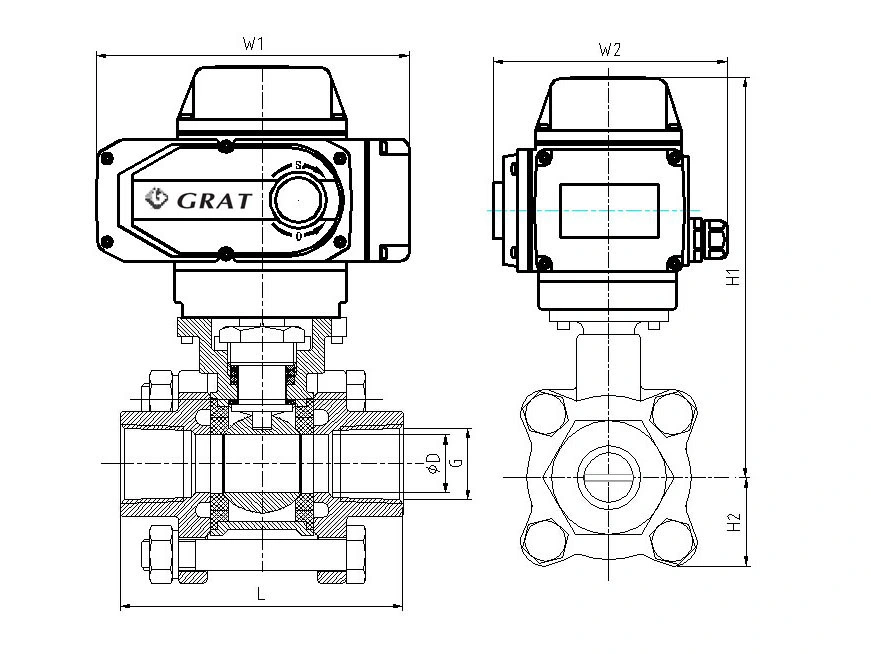

図と接続サイズ
| バルブサイズDN (mm) |
A について |
φd |
H1 |
H2 |
H |
F について |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
標準構造の材料
| 部分名 | 材料 |
| 身体 | 炭素鋼 ASTM A216 WCC |
| 体内膜 | 高クロム鋼 ASTM A532 III 級 A型 |
| "V"ボール | 高クロム鋼 ASTM A532 III 級 A型 |
| シールリング | 高クロム鋼 ASTM A532 III 級 A型 |
| 固定シールリング | 炭素鋼 ASTM A105 |
| ローヤリングガード | 高クロム鋼 ASTM A532 III 級 A型 |
| ローヤリング | 44oC58Rc |
| 駆動軸 | 17-4PH コンド.H1025 |
| 駆動軸 | 17-4PH コンド.H1025 |
| ピン | 炭酸鋼,亜鉛化 |
| ガスケット | グラフィット製のステンレス鋼のワイヤ |
| 梱包 | PTFE,炭を詰める |
| 詰め箱のリングとガード | 316 SST |
| ボルト | SA-193-B7 |
| ナッツ | SA-194-2H |
| 固定リングボルトとロック | 316 SST |
| (オプション) 密封リング内膜 | PSZ セラミック |
| "V"ボール (オプション) | PSZ セラミック |
最大許容漏れ
| バルブサイズ DN (mm) | メタルシート | 柔らかい座席 |
| 15 | 1.1ml/分 | 0.12ml/分 |
| 20 | 1.5ml/分 | 0.16ml/min |
| 25 | 2.0ml/min | 0.20ml/分 |
| 32 | 2.4ml/min | 0.24ml/分 |
| 40 | 3.0ml/min | 0.30ml/分 |
| 50 | 3.8ml/min | 0.38ml/min |
| 65 | 5.2ml/分 | 0.52ml/分 |
| 80 | 6.2ml/分 | 0.62ml/min |
| 100 | 7.6ml/min | 0.76ml/min |
| 125 | 9.6ml/min | 0.96ml/min |
| 150 | 12.0ml/min | 1.20ml/分 |
| 200 | 15.4ml/min | 1.54ml/分 |
| 250 | 19.2ml/分 | 1.92ml/min |

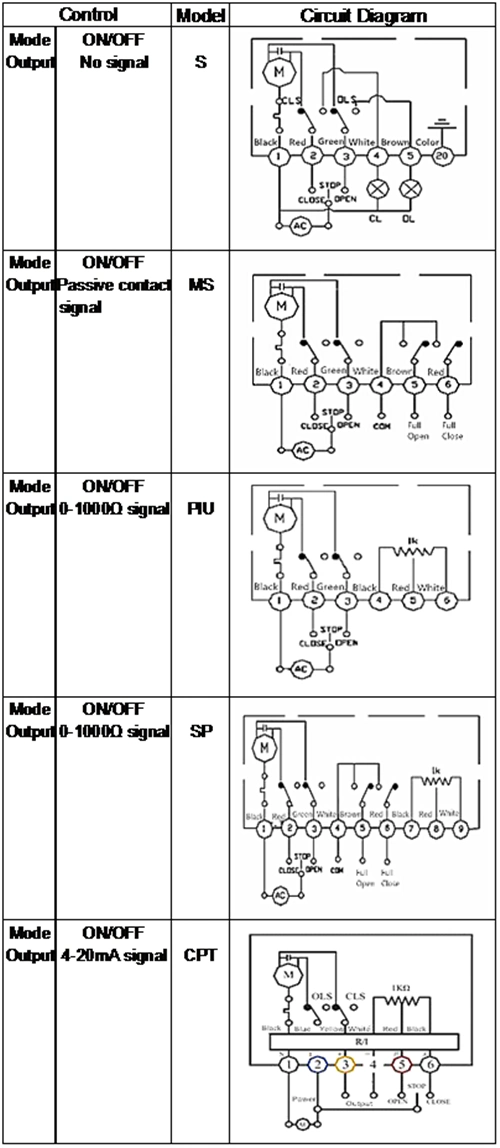

制御図
梱包 と 輸送:
1.包装:内側には泡状の包み,外側には紙箱,木製ケース
2輸送:海上,航空,鉄道.
他の要求がある場合は,自由に私たちに教えて下さい.
