製品詳細
起源の場所: 武漢,湖北,中国
ブランド名: Grat
証明: IP67,CCC, ISO, CE, TUV
モデル番号: EV-000012
支払いと送料の条件
最小注文数量: 1pc
価格: USD $150.00/ Piece
パッケージの詳細: 内側には泡状の包み,外側には紙箱と木製のケース
受渡し時間: 3 営業日
支払条件: L/C,T/T,D/P,PayPal,ウェスタンユニオン
供給の能力: 1000PCS/月
ブランド名: |
GRAT |
起源の場所: |
武漢,湖北,中国 |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
水 |
材料: |
ステンレス鋼 |
関係の形態:: |
フレンズ |
運転モード: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
固定球弁 |
温度: |
高温 |
適用する: |
産業用水 産業用水 |
中等: |
鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
構造: |
固定球弁 |
機能: |
バイパスバルブ |
スタンダード: |
ASME |
サイズ: |
DN15～250 |
Hsコード: |
8481804090 |
ブランド名: |
GRAT |
起源の場所: |
武漢,湖北,中国 |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
水 |
材料: |
ステンレス鋼 |
関係の形態:: |
フレンズ |
運転モード: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
固定球弁 |
温度: |
高温 |
適用する: |
産業用水 産業用水 |
中等: |
鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
構造: |
固定球弁 |
機能: |
バイパスバルブ |
スタンダード: |
ASME |
サイズ: |
DN15～250 |
Hsコード: |
8481804090 |

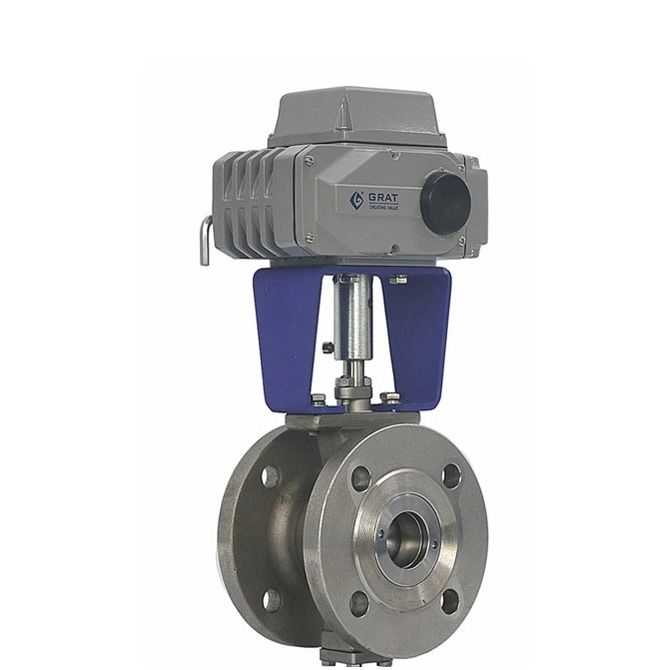

高温450度ステンレス鋼316 電動モーターボールのバランブ
製品説明:
高温450度ステンレス鋼 316 電動モーターボールバルブ 蒸気/ステンレス鋼/固定ボールバルブ
記述:
この電気制御バルブは,高圧で産業介質の流れを調節し切断する装置です
空気供給がない場合,磨き耐性と自己清掃の要件. (鉱山パルス,紙パルス)
仕様:
| バルブサイズ | DN15-DN350 (((より大きな直径のバルブの詳細なデータのために,私たちに連絡してください) |
| 乗組員数 | PN1.6~6.4MPa, |
| 接続終了 | ワッフル フレンズ |
| シールタイプ | メタルシート |
| 動作時間 | 15~120S ((0-90°) |
| 電源 | AC220V,AC380V,DC24V |
| 入力信号 | 4~20mA 0~5V |
| 出力信号 | 4~20mA 0~5V |
| テンパー | ≤350°C |
| 周囲温度 | -30〜60°C |
| 流量係数 (CV): | 参照のために,私たちのウェブサイトからデータをダウンロードしてください. ((カスタム流量係数は顧客の要件に依存します.) |
| 適用される介質 | 鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
| 死区 | 00.5% |
| 繰り返しの誤り | 00.5% |
| ボディ素材 | WCB,SS304,SS316,SS316L |
| シートの材料 | SS304,SS316,SS316L |
| トリム材料 | SS304,SS316,SS316L |
| 製造基準 | GB/T 122387-89 |
| フレンズ規格 | GB9113-2000,GB17241.6-1998 |
| 構造規格 | GB12221-89 |
| 検査基準 | GB/T 13927-92 |

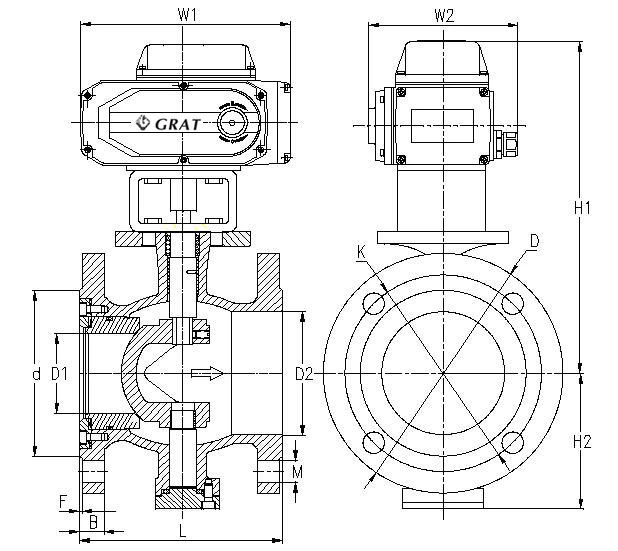

装置の大きさ
| DN (mm) | D1 | D2 | d | K | D | M について | B について | F について | L について | H1 | H2 | W1 | W2 | 体重 体重 |
| 15 | 15 | 28 | 45 | 65 | 95 | 4-Φ14 | 14 | 2 | 102 | 290 | 55 | 196 | 145 | |
| 20 | 15 | 28 | 55 | 75 | 105 | 4-Φ14 | 14 | 2 | 102 | 300 | 60 | 196 | 145 | |
| 25 | 20 | 40 | 66 | 85 | 115 | 4-Φ14 | 14 | 2 | 102 | 310 | 65 | 196 | 145 | |
| 32 | 25 | 46 | 78 | 100 | 135 | 4-Φ18 | 16 | 2 | 114 | 320 | 75 | 196 | 145 | |
| 40 | 32 | 54 | 85 | 110 | 145 | 4-Φ18 | 16 | 2 | 114 | 330 | 80 | 196 | 145 | |
| 50 | 40 | 65 | 100 | 125 | 160 | 4-Φ18 | 16 | 2 | 124 | 340 | 85 | 196 | 145 | |
| 65 | 50 | 80 | 120 | 145 | 180 | 4-Φ18 | 18 | 2 | 145 | 350 | 100 | 196 | 145 | |
| 80 | 65 | 100 | 135 | 160 | 195 | 8-Φ18 | 20 | 2 | 165 | 360 | 105 | 196 | 145 | |
| 100 | 80 | 110 | 155 | 180 | 215 | 8-Φ18 | 20 | 2 | 194 | 420 | 115 | 196 | 145 | |
| 125 | 100 | 135 | 185 | 210 | 245 | 8-Φ18 | 22 | 3 | 210 | 430 | 130 | 255 | 184 | |
| 150 | 125 | 165 | 210 | 240 | 280 | 8-Φ23 | 24 | 3 | 229 | 450 | 150 | 255 | 184 | |
| 200 | 160 | 205 | 265 | 295 | 335 | 12-Φ23 | 26 | 3 | 243 | 480 | 175 | 255 | 184 | |
| 250 | 210 | 260 | 320 | 355 | 405 | 12-Φ26 | 30 | 3 | 297 | 520 | 220 | 255 | 184 | |
| 300 | 250 | 322 | 375 | 410 | 460 | 12-Φ26 | 30 | 3 | 340 | 600 | 250 | 255 | 184 | |
| 350 | 300 | 365 | 435 | 470 | 520 | 16-Φ26 | 34 | 3 | 422 | 630 | 280 | 255 | 184 |
制御図
| モデル | サーキット | モデル | サーキット |
| S | ON/OFF,出力信号がない | CPT | ON/OFF,出力4~20mA信号 |
| 加盟国 | ON/OFF,出力受動接触信号 | PCU | 規制,出力信号4~20mA |
| PIU | ON/OFF,出力 0~1000Ω信号 | G | ON/OFF,出力受動接触信号 |
| SP | ON/OFF 中央位置制御 | H | ON/OFF,出力パシブコンタクト信号 |
梱包 と 輸送
1.包装:内側には泡状の包み,外側には紙箱,木製ケース
2輸送:海上,航空,鉄道.
他の要求がある場合は,自由に私たちに教えて下さい.
