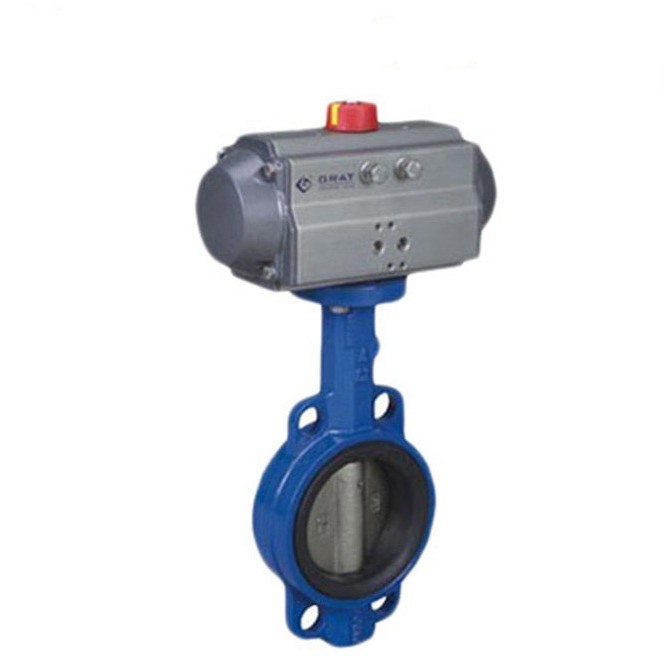

DN300 Pn16 エポキシコーティング 柔らかい鉄のワッフル パネウマティックバタフライバル
製品説明:
DN300 Pn16 エポキシコーティング 柔らかい鉄のワッフル パネウマティックバタフライバル/通常の温度/ 高圧
記述:
シンプルな構造 軽量 迅速な開口速度 氣動ウエファースイッチ バタフライバル
ピストン型シリンダーとウエファー型バタフライバルとスプリング型リターンバルブがサポートできる
空気と電源が切断されたときに自動再配置機能 (空気が開くと閉じる)
この製品は,金属産業の環境保護の産業パイプライン分野に広く適用されています.
水処理石油化学発電
* ポンストン動圧器は,スプリング型とスプリングフリー型に分かれます.
欠陥下で完全に開くか閉める必要がある場合,それはスプリングタイプ (ストレスの回復によって) 装備されています
欠陥下で位置を維持する必要がある場合,それは主にスプリングタイプが装備されていません.
シリンダーボディのスプリングピストンピストン棒の前と後ろのシリンダーヘッドラック出力軸から構成され,
他の部品
* 移動制限スイッチソレノイドバルブフィルター減圧バルブおよびその他のアクセサリーを装備し,
0.4-0.7mpa の空気源でスイッチ操作が実現できます.
* 産業自動化制御システムのスイッチ信号が受信され,バルブを正確に制御できます
流量温度圧力および他の異なるプロセスパラメータの制御を達成するために開く.

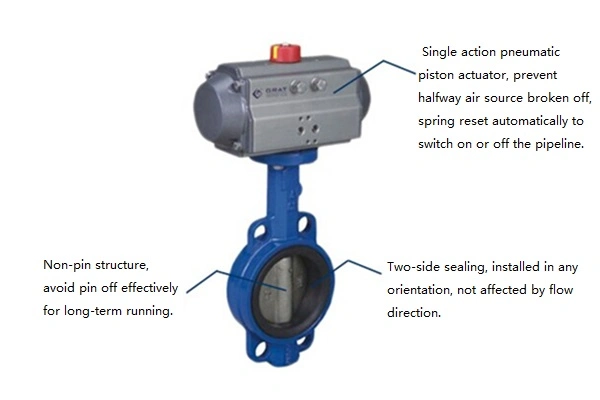

特徴:
* 小容量で軽量で,取り壊し,維持しやすく,任意の位置に設置できます
* 圧力が減る程度 大流量
* 小動作トルク エネルギー節約
*線形性流量特性,優れた制御性能
* シンプルでコンパクトな構造
* 長寿命 密封性能が良さ
仕様:
| 定数直径 | DN50~DN600 |
| 温度は中程度 | -30°Cから180°C |
| 名指圧 | PN1.6-2.5MPa |
| 適した介質 | 液体ガス |
| ガス供給圧 | 0.4~0.7MPa |
| アクチュエータのシール | フローラゴム |
| 動作装置の材料 | アルミ合金 |
| 接続タイプ | ウェーファー |
| 制御モード | オンオフに切り替える |
| ボディ素材 | SUS304,SUS316,WCB,QT450-10 |
| ディスク材料 | SUS304,SUS316,WCB,QT450-10V |
| バルブシートシール材料 | PTFE,EPDMなど |
| 詰め物 | グラフィット |
| 製造基準 | JB/T8692-199 について |
| 設計と製品規格 | GB12237-89 AP16D |
| 検査・試験基準 | JB/T 9092 API598 |

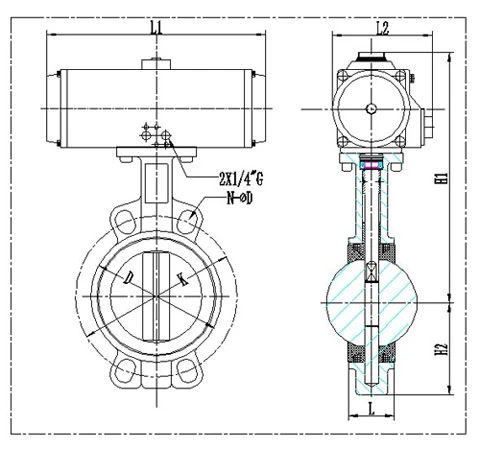

図と接続サイズ
| DN/mm | シリンダー直径 Φ |
D | K | L について | L1 | L2 | H2 | H1 | 4*ΦD |
| 50 | 75 | 92 | 125 | 42.6 | 206 | 103 | 70 | 260 | 4-Φ18 |
| 65 | 83 | 106 | 145 | 45.6 | 262 | 109 | 76 | 243 | 4-Φ18 |
| 80 | 92 | 122 | 160 | 45.6 | 270 | 122 | 89 | 308 | 8-Φ18 |
| 100 | 105 | 150 | 180 | 51.6 | 301 | 143 | 104 | 345 | 4-Φ22 |
| 125 | 125 | 177 | 210 | 55.6 | 392 | 152 | 120 | 383 | 4-Φ22 |
| 150 | 140 | 204 | 240 | 55.6 | 460 | 174 | 132 | 427 | 4-Φ23 |
| 200 | 160 | 260 | 295 | 59.6 | 515 | 205 | 167 | 503 | 4-Φ23 |
| 250 | 190 | 314 | 355 | 67.6 | 560 | 226 | 202 | 567 | 4-Φ28 |
| 300 | 210 | 370 | 410 | 77.6 | 654 | 260 | 239 | 630 | 4-Φ28 |
| 350 | 240 | * | 470 | 77 | 725 | 294 | 277.5 | 724 | 4-Φ28 |
| 400 | 270 | * | 525 | 86.5 | 742 | 380 | 309 | 787 | 4-Φ30 |
| 450 | 300 | * | 585 | 105.6 | 865 | 430 | 337 | 858 | 4-Φ30 |
| 500 | 350 | * | 650 | 131.8 | 925 | 516 | 361 | 916 | 4-Φ33 |
| 600 | 350 | * | 770 | 152 | 925 | 516 | 459 | 998 | 4-Φ36 |
1包装:内側には泡の包み,外側には紙箱と木製のケース.
2輸送:海上,航空,鉄道
他の要求がある場合は,自由に私たちに教えて下さい.
