Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
製品詳細
起源の場所: 武漢,湖北,中国
ブランド名: Grat
証明: CCC, ISO, CE, TUV
モデル番号: AB-0000206
支払いと送料の条件
最小注文数量: 1pc
価格: USD $100.00/ Piece
パッケージの詳細: 内側には泡状の包み,外側には紙箱と木製のケース
受渡し時間: 3 営業日
支払条件: L/C,T/T,D/P,PayPal,ウェスタンユニオン
供給の能力: 1000PCS/月
ブランド名: |
GRAT |
認証: |
CCC/ISO/CE |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
酸 |
運転モード: |
パネム |
接続フォーム: |
ウェーハ |
構造: |
中央密封 |
シールの形態: |
密封される自動 |
弁茎: |
普通の |
作業温度: |
通常温度 (−40°C |
バルブボディ: |
鋳造 溶接 |
適用する: |
産業用水 産業用水 |
中等: |
水,石油,ガスなど |
空気圧: |
0.4~0.7MPa |
仕事 の 圧力: |
中気圧 (2.5mpa< Pn < 6.4mpa) |
シール表面の材料: |
柔らかく封印された |
スタンダード: |
ディーン |
サイズ: |
DN15-600 |
材料: |
ステンレス鋼 |
起源の場所: |
武漢,湖北,中国 |
パッケージの詳細: |
カートン/木製の箱 |
Hsコード: |
8481804090 |
ブランド名: |
GRAT |
認証: |
CCC/ISO/CE |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
酸 |
運転モード: |
パネム |
接続フォーム: |
ウェーハ |
構造: |
中央密封 |
シールの形態: |
密封される自動 |
弁茎: |
普通の |
作業温度: |
通常温度 (−40°C |
バルブボディ: |
鋳造 溶接 |
適用する: |
産業用水 産業用水 |
中等: |
水,石油,ガスなど |
空気圧: |
0.4~0.7MPa |
仕事 の 圧力: |
中気圧 (2.5mpa< Pn < 6.4mpa) |
シール表面の材料: |
柔らかく封印された |
スタンダード: |
ディーン |
サイズ: |
DN15-600 |
材料: |
ステンレス鋼 |
起源の場所: |
武漢,湖北,中国 |
パッケージの詳細: |
カートン/木製の箱 |
Hsコード: |
8481804090 |

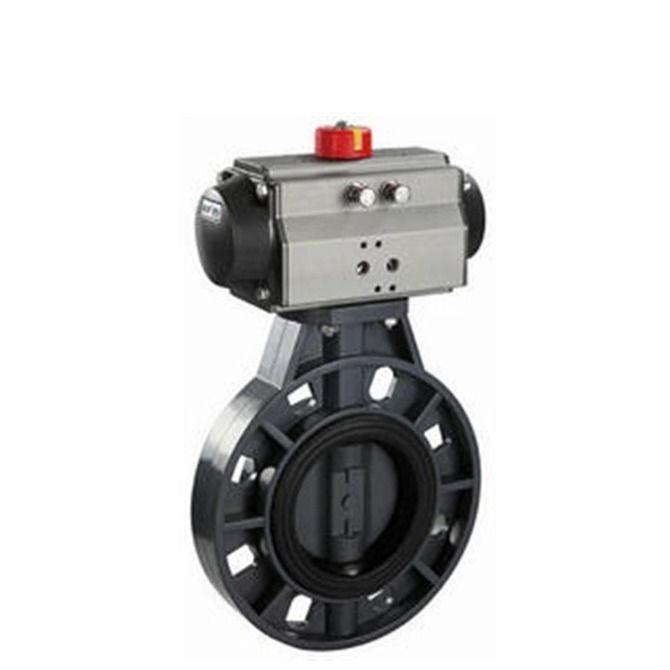

Dn100 4インチ シングルアクション 氣動 UPVC 水流制御 バターフライバル
製品説明:
パネウマティックUPVC水流制御バタフライバル/単効/UPVC
記述:
シンプルな構造,軽量,迅速な開口速度,気圧ウエファースイッチバタフライバルで構成されています
ピストン型シリンダーと,ウエファー型バタフライ型バルブ,そしてスプリング型リターン型バルブ
空気と電源が切断されたときに自動再配置機能 (空気が開くと閉じる) をサポートする.
この製品は,工業用パイプライン,金属工学,環境保護,
水処理 石油化学 電力
仕様:
| バルブサイズ | DN15~DN600 |
| 温度は中程度 | -30°Cから180°C |
| 乗組員数 | PN1.6-2.5MPa |
| 適用される介質 | 中性ガス,液体 |
| 空気供給 | 0.4~0.7MPa |
| アクチュエータシール | フロアゴム |
| アクチュエータ材料 | アルミ合金鋳造 |
| 接続 | ウェーファー |
| 流量プロパティ | オン・オフ |
| ボディ素材 | SUS304,SUS316,WCB,QT450-10 |
| ディスク材料 | SUS304,SUS316,WCB,QT450-10 |
| 座席 | PTFE,EPDM |
| 梱包 | グラフィット |
| 製造基準 | JB/T8692-199 について |
| 設計基準 | GB12237-89 AP16D |
| 検査基準 | JB/T 9092 API598 |

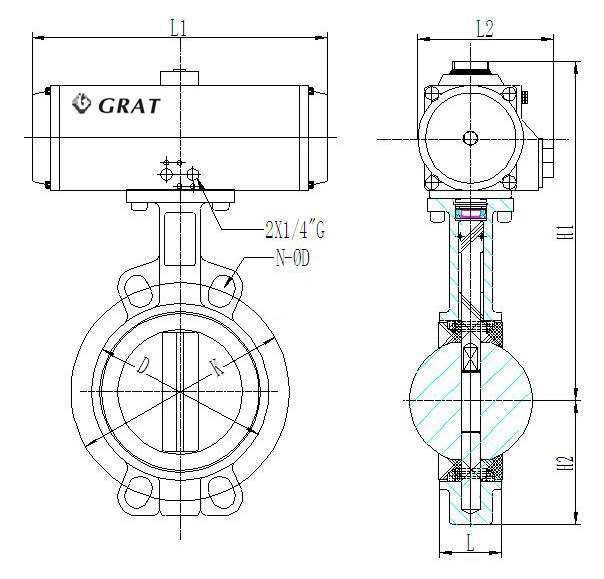

装置のサイズ図
| 卵巣の大きさ | シリンダー | D | K | L について | L1 | L2 | H2 | H1 | 4XΦD |
体重 体重 |
| DN/mm | Φ | |||||||||
| 50 | 75 | 92 | 125 | 42.6 | 206 | 103 | 70 | 260 | 4-Φ18 | |
| 65 | 83 | 106 | 145 | 45.6 | 262 | 109 | 76 | 243 | 4-Φ18 | |
| 80 | 92 | 122 | 160 | 45.6 | 270 | 122 | 89 | 308 | 8-Φ18 | |
| 100 | 105 | 150 | 180 | 51.6 | 301 | 143 | 104 | 345 | 4-Φ22 | |
| 125 | 125 | 177 | 210 | 55.6 | 392 | 152 | 120 | 383 | 4-Φ22 | |
| 150 | 140 | 204 | 240 | 55.6 | 460 | 174 | 132 | 427 | 4-Φ23 | |
| 200 | 160 | 260 | 295 | 59.6 | 515 | 205 | 167 | 503 | 4-Φ23 | |
| 250 | 190 | 314 | 355 | 67.6 | 560 | 226 | 202 | 567 | 4-Φ28 | |
| 300 | 210 | 370 | 410 | 77.6 | 654 | 260 | 239 | 630 | 4-Φ28 | |
| 350 | 240 | 470 | 77 | 725 | 294 | 277.5 | 724 | 4-Φ28 | ||
| 400 | 270 | 525 | 86.5 | 742 | 380 | 309 | 787 | 4-Φ30 | ||
| 450 | 300 | 585 | 105.6 | 865 | 430 | 337 | 858 | 4-Φ30 | ||
| 500 | 350 | 650 | 131.8 | 925 | 516 | 361 | 916 | 4-Φ33 | ||
| 600 | 350 | 770 | 152 | 925 | 516 | 459 | 998 | 4-Φ36 |
梱包 と 輸送:
1包装:内側には泡の包み,外側には紙箱と木製のケース.
2輸送:海上,航空,鉄道
他の要求がある場合は,自由に私たちに教えて下さい.
