製品詳細
起源の場所: 武漢,湖北,中国
ブランド名: Grat
証明: CCC, ISO, CE、CNAS
モデル番号: EDN15-250
支払いと送料の条件
最小注文数量: 1pc
価格: USD $150.00/ Piece
パッケージの詳細: 内側には泡状の包み,外側には紙箱と木製のケース
受渡し時間: 3 営業日
支払条件: L/C,T/T,D/P,PayPal,ウェスタンユニオン
供給の能力: 1000個/週
ブランド名: |
GRAT |
認証: |
CE/ISO/CNAS |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
水 |
材料: |
ステンレス鋼 |
接続フォーム: |
フレンズ |
運転モード: |
電気 |
定数圧力: |
Pn1.6MPa Pn2.5MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
柔らかいボールバルブ |
温度: |
普通の温度 |
適用する: |
産業用水 産業用水 |
バルブサイズ: |
DN15-250 |
密着物: |
ステンレス鋼 動く金属シール |
動作圧: |
Pn1.6MPa,Pn2.5MPa |
適用される介質: |
鉱山パルス,石炭パルス,紙パルス,水,石油 |
起源の場所: |
武漢,湖北,中国 |
構造: |
柔らかいボールバルブ |
機能: |
低圧バルブ |
スタンダード: |
ディーン |
電源: |
AC220V |
機体材料: |
SUS304 SUS316 Wcb |
身体 の 接続: |
ウエファー、フランジ |
身体評価: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |
パッケージの詳細: |
カートン/木製の箱 |
ブランド名: |
GRAT |
認証: |
CE/ISO/CNAS |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
水 |
材料: |
ステンレス鋼 |
接続フォーム: |
フレンズ |
運転モード: |
電気 |
定数圧力: |
Pn1.6MPa Pn2.5MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
柔らかいボールバルブ |
温度: |
普通の温度 |
適用する: |
産業用水 産業用水 |
バルブサイズ: |
DN15-250 |
密着物: |
ステンレス鋼 動く金属シール |
動作圧: |
Pn1.6MPa,Pn2.5MPa |
適用される介質: |
鉱山パルス,石炭パルス,紙パルス,水,石油 |
起源の場所: |
武漢,湖北,中国 |
構造: |
柔らかいボールバルブ |
機能: |
低圧バルブ |
スタンダード: |
ディーン |
電源: |
AC220V |
機体材料: |
SUS304 SUS316 Wcb |
身体 の 接続: |
ウエファー、フランジ |
身体評価: |
Pn1.0/Pn1.6MPa/Pn2.5MPa |
パッケージの詳細: |
カートン/木製の箱 |

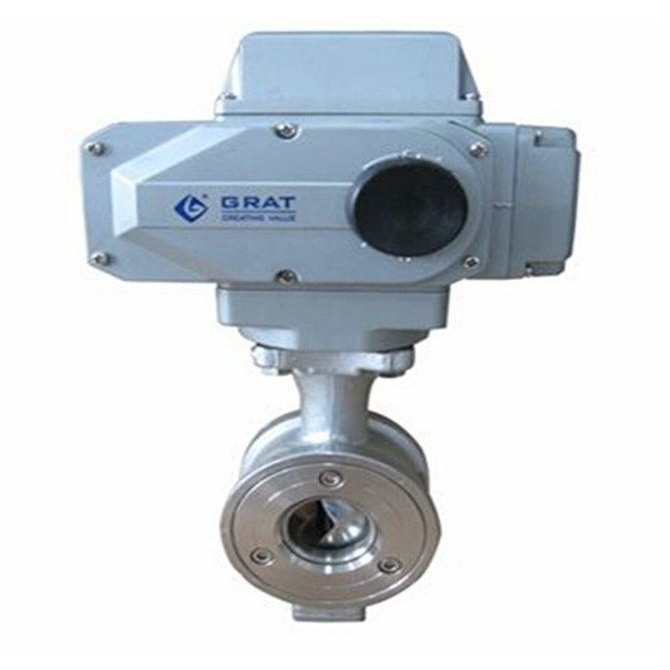

メタルシートの電気制御ボールバルブ
製品説明:
メタルシートの電気制御ボールバルブ
記述:
仕様:
| バルブサイズ | DN15-DN250 |
| 乗組員数 | PN1.6MPa |
| 身体のつながり | ウェーファー,フレンズ |
| 座席タイプ | ステンレス鋼 移動可能な金属シール,PTFEソフトシール |
| ボディ素材 | SUS304 SUS316 WCB |
| プラグ材料 | SUS304 SUS316 WCB |
| 動作時間 | 30S ((0-90°) |
| 電源 | AC 220V |
| 制御信号 | 4~20mA 0~5V |
| 出力信号 | 4~20mA 0~5V |
| 動作圧 | PN1.6Mpa PN2.5Mpa |
| 中気温 | ≤350°C |
| 環境温度 | ≤50°C |
| 流量係数 (CV) | 参照のために私たちのウェブサイトからデータをダウンロードしてください. |
| 適用される介質 | 鉱山 石炭 紙 油 ガス |
| 死区 | 00.5% |
| 繰り返しの誤り | 00.5% |
設置図
| 機体サイズ DN (mm) | A について |
φd |
H1 |
H2 |
H |
F について |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |
最大許容漏れ
| DN ボディサイズ (mm) | メタルシート | 柔らかい座席 |
| 15 | 1.1ml/分 | 0.12ml/分 |
| 20 | 1.5ml/分 | 0.16ml/min |
| 25 | 2.0ml/min | 0.20ml/分 |
| 32 | 2.4ml/min | 0.24ml/分 |
| 40 | 3.0ml/min | 0.30ml/分 |
| 50 | 3.8ml/min | 0.38ml/min |
| 65 | 5.2ml/分 | 0.52ml/分 |
| 80 | 6.2ml/分 | 0.62ml/min |
| 100 | 7.6ml/min | 0.76ml/min |
| 125 | 9.6ml/min | 0.96ml/min |
| 150 | 12.0ml/min | 1.20ml/分 |
| 200 | 15.4ml/min | 1.54ml/分 |
| 250 | 19.2ml/分 | 1.92ml/min |
電気制御バルブの実施基準
| 製造基準 | GB/T 122387-89 |
| フレンジ規格 | GB9113-2000,GB17241.6-1998 |
| 構造の長さの基準 | GB12221-89 |
| 検査基準 | GB/T 13927-92 |
接続図
梱包 と 輸送:
1.包装:内側には泡状の包み,外側には紙箱,木製ケース
2輸送:海上,航空,鉄道.
他の要求がある場合は,自由に私たちに教えて下さい.
