製品詳細
起源の場所: 武漢,湖北,中国
ブランド名: Grat
証明: IP67,CCC, ISO, CE,CNAS
モデル番号: EV-0000261
支払いと送料の条件
最小注文数量: 1pc
価格: USD $100.00/ Piece
パッケージの詳細: 内側には泡状の包み,外側には紙箱と木製のケース
受渡し時間: 3 営業日
支払条件: L/C,T/T,D/P,PayPal,ウェスタンユニオン
供給の能力: 1000個/週
ブランド名: |
GRAT |
最小注文数量: |
1 PC |
起源の場所: |
武漢,湖北,中国 |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
オイル |
材料: |
ステンレス鋼 |
接続フォーム: |
糸 |
運転モード: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
固定球弁 |
温度: |
普通の温度 |
適用する: |
産業用水 産業用水 |
中等: |
鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
入力信号: |
0-5V |
出力信号: |
0-5V |
サイズ: |
DN15-250 |
構造: |
固定球弁 |
機能: |
バイパスバルブ |
スタンダード: |
ディーン |
Hsコード: |
8481804090 |
ブランド名: |
GRAT |
最小注文数量: |
1 PC |
起源の場所: |
武漢,湖北,中国 |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
オイル |
材料: |
ステンレス鋼 |
接続フォーム: |
糸 |
運転モード: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
固定球弁 |
温度: |
普通の温度 |
適用する: |
産業用水 産業用水 |
中等: |
鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
入力信号: |
0-5V |
出力信号: |
0-5V |
サイズ: |
DN15-250 |
構造: |
固定球弁 |
機能: |
バイパスバルブ |
スタンダード: |
ディーン |
Hsコード: |
8481804090 |

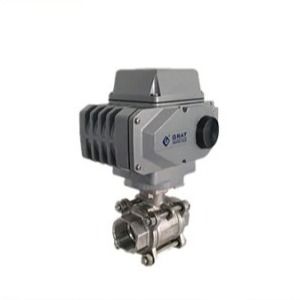

Pn64 バット 溶接 接続 電気 圧力 制御 バルブ
製品説明:
Pn64 バット・ウェルディング接続 電圧制御バルブ/IP67/固定ボールバルブ
記述:
低流量制御と高精度制御の性能により電動ミニボールバルブ出来る
しているコントロール 制御信号と単相電源によって異なる規制要件を満たすため
微小な流れ液体の圧力と流量,温度,水位など
仕様:
| バルブサイズ | DN15-DN250 |
| 乗用車 | PN1.6MPa |
| 身体のつながり | ワッフル フレンズ |
| 座席タイプ | ステンレス鋼 動く金属シール,PTFEソフトシール |
| 動作時間 | 30 S ((0-90°) |
| 電源 | AC220V |
| 制御信号 | 4~20mA 0~5V |
| 出力信号 | 4~20mA 0~5V |
| 動作圧 | PN1.6Mpa PN2.5Mpa |
| 中気温 | ≤350°C |
| 環境温度 | ≤50°C |
| 流量係数 (CV): | 参照のために私たちのウェブサイトからデータをダウンロードしてください. (オーダーメイド流量係数は顧客の要求によって異なります) |
| 適用される介質 | 鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
| 死区 | 00.5% |
| 繰り返しのエラー | 00.5% |
| ボディ素材 | SUS304 SUS316 WCB |
図と接続サイズ
|
バルブサイズDN (mm) |
A について |
φd |
H1 |
H2 |
H |
F について |
|
15 |
62 |
54 |
74 |
75 |
390 |
210 |
|
20 |
62 |
54 |
74 |
75 |
390 |
210 |
|
25 |
62 |
54 |
74 |
75 |
390 |
210 |
|
32 |
62 |
78 |
80 |
75 |
400 |
210 |
|
40 |
62 |
82 |
85 |
75 |
405 |
210 |
|
50 |
75 |
100 |
87 |
95 |
430 |
210 |
|
65 |
80 |
120 |
105 |
115 |
460 |
210 |
|
80 |
100 |
131 |
115 |
125 |
520 |
270 |
|
100 |
115 |
158 |
125 |
125 |
530 |
270 |
|
125 |
130 |
180 |
140 |
155 |
570 |
270 |
|
150 |
160 |
216 |
153 |
165 |
600 |
270 |
|
200 |
200 |
260 |
200 |
195 |
680 |
270 |
|
250 |
240 |
325 |
225 |
225 |
730 |
270 |
標準構造の材料
|
部分名 |
材料 |
|
身体 |
炭素鋼 ASTM A216 WCC |
|
体内膜 |
高クロム鋼 ASTM A532 III 級 A型 |
|
"V"ボール |
高クロム鋼 ASTM A532 III 級 A型 |
|
シールリング |
高クロム鋼 ASTM A532 III 級 A型 |
|
固定シールリング |
炭素鋼 ASTM A105 |
|
ローヤリングガード |
高クロム鋼 ASTM A532 III 級 A型 |
|
ローヤリング |
44oC58Rc |
|
駆動軸 |
17-4PH コンド.H1025 |
|
駆動軸 |
17-4PH コンド.H1025 |
|
ピン |
炭酸鋼,亜鉛化 |
|
ガスケット |
グラフィット製のステンレス鋼のワイヤ |
|
梱包 |
PTFE,炭を詰める |
|
詰め箱のリングとガード |
316 SST |
|
ボルト |
SA-193-B7 |
|
ナッツ |
SA-194-2H |
|
固定リングボルトとロック |
316 SST |
|
(オプション) 密封リング内膜 |
PSZ セラミック |
|
"V"ボール (オプション) |
PSZ セラミック |
最大許容漏れ
|
バルブサイズ DN (mm) |
メタルシート |
柔らかい座席 |
|
15 |
1.1ml/分 |
0.12ml/分 |
|
20 |
1.5ml/分 |
0.16ml/min |
|
25 |
2.0ml/min |
0.20ml/分 |
|
32 |
2.4ml/min |
0.24ml/分 |
|
40 |
3.0ml/min |
0.30ml/分 |
|
50 |
3.8ml/min |
0.38ml/min |
|
65 |
5.2ml/分 |
0.52ml/分 |
|
80 |
6.2ml/分 |
0.62ml/min |
|
100 |
7.6ml/min |
0.76ml/min |
|
125 |
9.6ml/min |
0.96ml/min |
|
150 |
12.0ml/min |
1.20ml/分 |
|
200 |
15.4ml/min |
1.54ml/分 |
|
250 |
19.2ml/分 |
1.92ml/min |
制御図
梱包 と 輸送:
1.包装:内側には泡状の包み,外側には紙箱,木製ケース
2輸送:海上,航空,鉄道.
他の要求がある場合は,自由に私たちに教えて下さい.
