Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
製品詳細
起源の場所: 武漢,湖北,中国
ブランド名: Grat
証明: IP67,CCC, ISO, CE, TUV
モデル番号: EV-000063
支払いと送料の条件
最小注文数量: 1pc
価格: USD $100.00/ Piece
パッケージの詳細: 内側には泡状の包み,外側には紙箱と木製のケース
受渡し時間: 3 営業日
支払条件: L/C,T/T,D/P,PayPal,ウェスタンユニオン
供給の能力: 1000PCS/月
ブランド名: |
GRAT |
起源の場所: |
武漢,湖北,中国 |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
水 |
材料: |
ステンレス鋼 |
関係の形態:: |
フレンズ |
運転モード: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
固定球弁 |
適用する: |
産業用水 産業用水 |
中等: |
鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
構造: |
固定球弁 |
機能: |
バイパスバルブ |
スタンダード: |
CE,ISO,Sil,RoHS |
サイズ: |
DN15～250 |
Hsコード: |
8481804090 |
ブランド名: |
GRAT |
起源の場所: |
武漢,湖北,中国 |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
水 |
材料: |
ステンレス鋼 |
関係の形態:: |
フレンズ |
運転モード: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
固定球弁 |
適用する: |
産業用水 産業用水 |
中等: |
鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
構造: |
固定球弁 |
機能: |
バイパスバルブ |
スタンダード: |
CE,ISO,Sil,RoHS |
サイズ: |
DN15～250 |
Hsコード: |
8481804090 |
ステンレス鋼直通型グリット 小流量制御 電球バルブ
製品説明:
小流量制御電球弁/不?? 鋼/固定ボール弁
記述:
制御信号と単相電力を入力して操作を制御することができます
液体の圧力,流量,温度,レベルを調整する
このバルブは,特に小さな流量と高精度の制御の様々な分野に適しています.
仕様:
| バルブサイズ | DN15-DN250 |
| 乗用車 | PN1.6MPa |
| 身体のつながり | ワッフル フレンズ |
| 座席タイプ | ステンレス鋼 移動可能な金属シール,PTFEソフトシール |
| 動作時間 | 30 S ((0-90°) |
| 電源 | AC220V |
| 制御信号 | 4~20mA 0~5V |
| 出力信号 | 4~20mA 0~5V |
| 動作圧 | PN1.6Mpa PN2.5Mpa |
| 中気温 | ≤350°C |
| 環境温度 | ≤50°C |
| 流量係数 (CV): | 参照のために私たちのウェブサイトからデータをダウンロードしてください. |
| 適用される介質 | 鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
| 死区 | 00.5% |
| 繰り返しのエラー | 00.5% |
| ボディ素材 | SUS304 SUS316 WCB |

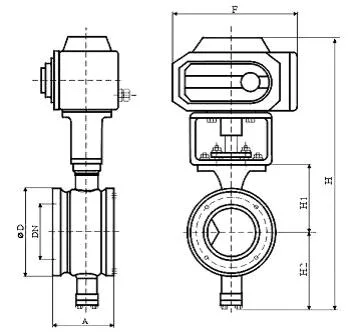

図と接続サイズ
|
バルブサイズ DN (mm) |
A について |
φd |
H1 |
H2 |
H |
F について |
| 15 | 62 | 54 | 74 | 75 | 390 | 210 |
| 20 | 62 | 54 | 74 | 75 | 390 | 210 |
| 25 | 62 | 54 | 74 | 75 | 390 | 210 |
| 32 | 62 | 78 | 80 | 75 | 400 | 210 |
| 40 | 62 | 82 | 85 | 75 | 405 | 210 |
| 50 | 75 | 100 | 87 | 95 | 430 | 210 |
| 65 | 80 | 120 | 105 | 115 | 460 | 210 |
| 80 | 100 | 131 | 115 | 125 | 520 | 270 |
| 100 | 115 | 158 | 125 | 125 | 530 | 270 |
| 125 | 130 | 180 | 140 | 155 | 570 | 270 |
| 150 | 160 | 216 | 153 | 165 | 600 | 270 |
| 200 | 200 | 260 | 200 | 195 | 680 | 270 |
| 250 | 240 | 325 | 225 | 225 | 730 | 270 |

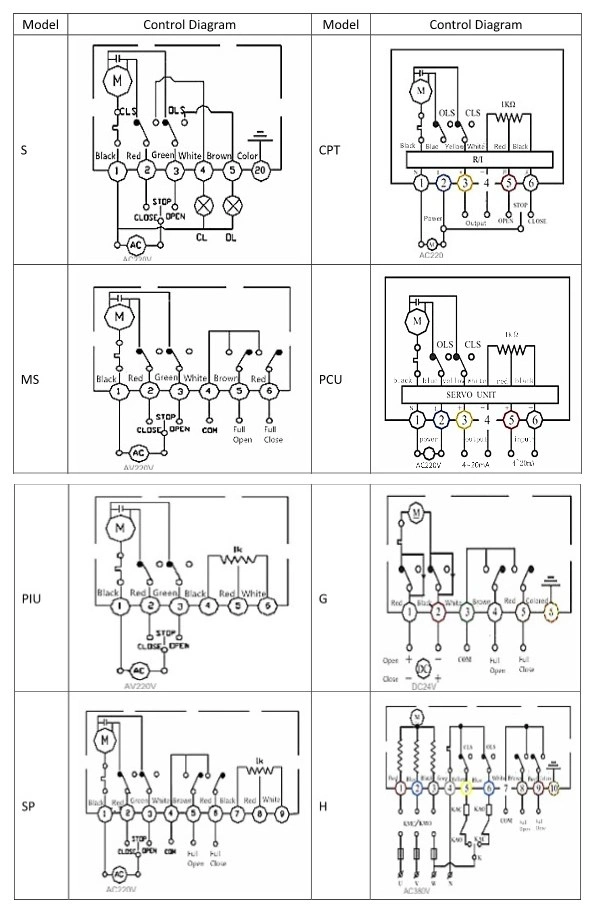

制御図
| モデル | サーキット | モデル | サーキット |
| S | ON/OFF,出力信号がない | CPT | ON/OFF,出力4~20mA信号 |
| 加盟国 | ON/OFF,出力受動接触信号 | PCU | 規制,出力信号4~20mA |
| PIU | ON/OFF,出力 0~1000Ω信号 | G | ON/OFF,出力受動接触信号 |
| SP | ON/OFF 中央位置制御 | H | ON/OFF,出力パシブコンタクト信号 |
梱包 と 輸送
1.包装:内側には泡状の包み,外側には紙箱,木製ケース
2輸送:海上,航空,鉄道.
他の要求がある場合は,自由に私たちに教えて下さい.
