ステンレス鋼直通型フレンズ接続Vポート電球バルブ
製品説明:
フレンズ接続 Vポート電気ボールバルブ/ステンレス鋼/固定ボールバルブ
記述:
この電気制御バルブは,高圧で産業介質の流れを調節し切断する装置です
空気供給がない場合,磨き耐性と自己清掃の要件. (鉱山パルス,紙パルス)
仕様:
|
バルブサイズ |
DN15-DN350 (((より大きな直径のバルブの詳細なデータのために,私たちに連絡してください) |
|
乗組員数 |
PN1.6~6.4MPa, |
|
接続終了 |
ワッフル フレンズ |
|
シールタイプ |
メタルシート |
|
動作時間 |
15~120S ((0-90°) |
|
電源 |
AC220V,AC380V,DC24V |
|
入力信号 |
4~20mA 0~5V |
|
出力信号 |
4~20mA 0~5V |
|
テンパー |
≤350°C |
|
周囲温度 |
-30〜60°C |
|
流量係数 (CV): |
参照のために,私たちのウェブサイトからデータをダウンロードしてください. ((カスタム流量係数は顧客の要件に依存します.) |
|
適用される介質 |
鉱山パルス,石炭パルス,紙パルス,水,石油,ガス |
|
死区 |
00.5% |
|
繰り返しの誤り |
00.5% |
|
ボディ素材 |
WCB,SS304,SS316,SS316L |
|
シートの材料 |
SS304,SS316,SS316L |
|
トリム材料 |
SS304,SS316,SS316L |
|
製造基準 |
GB/T 122387-89 |
|
フレンズ規格 |
GB9113-2000,GB17241.6-1998 |
|
構造規格 |
GB12221-89 |
|
検査基準 |
GB/T 13927-92 |

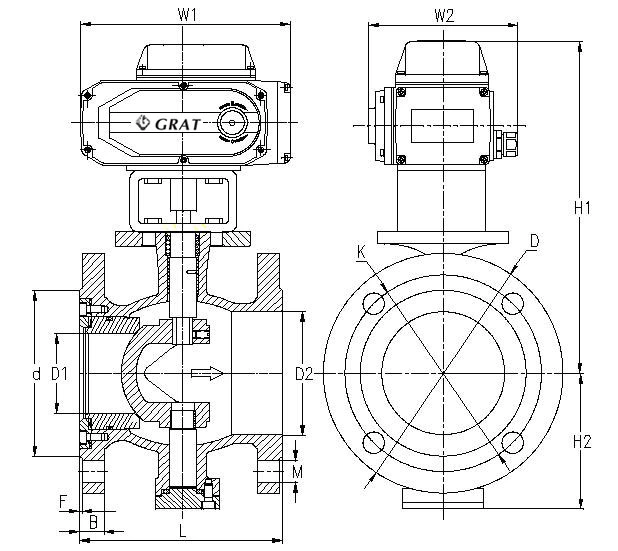

装置の大きさ
|
DN (mm) |
D1 |
D2 |
d |
K |
D |
M について |
B について |
F について |
L について |
H1 |
H2 |
W1 |
W2 |
体重 |
|
15 |
15 |
28 |
45 |
65 |
95 |
4-Φ14 |
14 |
2 |
102 |
290 |
55 |
196 |
145 |
|
|
20 |
15 |
28 |
55 |
75 |
105 |
4-Φ14 |
14 |
2 |
102 |
300 |
60 |
196 |
145 |
|
|
25 |
20 |
40 |
66 |
85 |
115 |
4-Φ14 |
14 |
2 |
102 |
310 |
65 |
196 |
145 |
|
|
32 |
25 |
46 |
78 |
100 |
135 |
4-Φ18 |
16 |
2 |
114 |
320 |
75 |
196 |
145 |
|
|
40 |
32 |
54 |
85 |
110 |
145 |
4-Φ18 |
16 |
2 |
114 |
330 |
80 |
196 |
145 |
|
|
50 |
40 |
65 |
100 |
125 |
160 |
4-Φ18 |
16 |
2 |
124 |
340 |
85 |
196 |
145 |
|
|
65 |
50 |
80 |
120 |
145 |
180 |
4-Φ18 |
18 |
2 |
145 |
350 |
100 |
196 |
145 |
|
|
80 |
65 |
100 |
135 |
160 |
195 |
8-Φ18 |
20 |
2 |
165 |
360 |
105 |
196 |
145 |
|
|
100 |
80 |
110 |
155 |
180 |
215 |
8-Φ18 |
20 |
2 |
194 |
420 |
115 |
196 |
145 |
|
|
125 |
100 |
135 |
185 |
210 |
245 |
8-Φ18 |
22 |
3 |
210 |
430 |
130 |
255 |
184 |
|
|
150 |
125 |
165 |
210 |
240 |
280 |
8-Φ23 |
24 |
3 |
229 |
450 |
150 |
255 |
184 |
|
|
200 |
160 |
205 |
265 |
295 |
335 |
12-Φ23 |
26 |
3 |
243 |
480 |
175 |
255 |
184 |
|
|
250 |
210 |
260 |
320 |
355 |
405 |
12-Φ26 |
30 |
3 |
297 |
520 |
220 |
255 |
184 |
|
|
300 |
250 |
322 |
375 |
410 |
460 |
12-Φ26 |
30 |
3 |
340 |
600 |
250 |
255 |
184 |
|
|
350 |
300 |
365 |
435 |
470 |
520 |
16-Φ26 |
34 |
3 |
422 |
630 |
280 |
255 |
184 |
制御図
| モデル | サーキット | モデル | サーキット |
| S | ON/OFF,出力信号がない | CPT | ON/OFF,出力4~20mA信号 |
| 加盟国 | ON/OFF,出力受動接触信号 | PCU | 規制,出力信号4~20mA |
| PIU | ON/OFF,出力 0~1000Ω信号 | G | ON/OFF,出力受動接触信号 |
| SP | ON/OFF 中央位置制御 | H | ON/OFF,出力パシブコンタクト信号 |
梱包 と 輸送
1.包装:内側には泡状の包み,外側には紙箱,木製ケース
2輸送:海上,航空,鉄道.
他の要求がある場合は,自由に私たちに教えて下さい.
