製品詳細
起源の場所: 武漢,湖北,中国
ブランド名: Grat
証明: IP68,CCC, ISO, CE、CNAS
モデル番号: EB-000029
支払いと送料の条件
最小注文数量: 1pc
価格: USD $100.00/ Piece
パッケージの詳細: 内側には泡状の包み,外側には紙箱と木製のケース
受渡し時間: 3 営業日
支払条件: L/C,T/T,D/P,PayPal,ウェスタンユニオン
供給の能力: 1000個/週
ブランド名: |
GRAT |
最小注文数量: |
1 PC |
起源の場所: |
武漢,湖北,中国 |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
酸 |
運転モード: |
電気 |
接続フォーム: |
ウェーハ |
構造: |
中央密封 |
シールの形態: |
密封される自動 |
弁茎: |
普通の |
作業温度: |
通常温度 (-40°C |
バルブボディ: |
キャスティング |
適用する: |
産業用水 産業用水 食品 潤滑液 繊維液 水 石油 ガス |
モジュレーション精度: |
0.3%未満 |
仕事 の 圧力: |
低圧（Pn<1.6mpa） |
シール表面の材料: |
upvc |
スタンダード: |
ISO |
Hsコード: |
8481804090 |
酸欠海域: |
より少しにより0.2% |
ブランド名: |
GRAT |
最小注文数量: |
1 PC |
起源の場所: |
武漢,湖北,中国 |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
酸 |
運転モード: |
電気 |
接続フォーム: |
ウェーハ |
構造: |
中央密封 |
シールの形態: |
密封される自動 |
弁茎: |
普通の |
作業温度: |
通常温度 (-40°C |
バルブボディ: |
キャスティング |
適用する: |
産業用水 産業用水 食品 潤滑液 繊維液 水 石油 ガス |
モジュレーション精度: |
0.3%未満 |
仕事 の 圧力: |
低圧（Pn<1.6mpa） |
シール表面の材料: |
upvc |
スタンダード: |
ISO |
Hsコード: |
8481804090 |
酸欠海域: |
より少しにより0.2% |
電源調節式制御 プラスチック式バタフライ・バルブ
製品説明:
電源調節式制御 プラスチック製のクレーン型バタフライバル/IP67/UPVC
記述:
最も一般的なバルブの一つとして,ワッフルタイプ電気バタフライバルは,
水,油,オート2方向シール機能を持つバルブは,任意の方向にインストールすることができます
空間的位置や介質流量によって影響を受けない
仕様:
| 乗用車 | PN1.0/PN1.6Mpa |
| 身体の大きさ | DN40-DN800 |
| シール材料 | EPDMPTFE |
| 幹シール | NBRHNBR |
| ボディ素材 | HT2000/灰色鋳鉄,柔性鋳鉄/QT450 |
| ディスク材料 | 柔らかい鋳鉄QT450 (電圧塗装,噴霧)SUS304 不鋼SUS316 不鋼 |
| 身体のつながり | ウェーファー |
| フレンズ | バターフライバル用の特殊フレンズ |
| 電源 | AC220V 50HZ |
| 制御信号 | スイッチアクション モジュレーションアクション 4~20mA 0~5V |
| 出力信号 | スイッチ位置表示 消極的な接触フィードバック フィードバック 0-1KΩ4~20mA 0~5V |
| 動作圧 | PN1.6Mpa |
| 中気温 | 温度抵抗の高いレベルが準備されています) |
| 環境温度 | 摂氏50度以下 |
| 流量係数 (CV) | 参照のために,当社のウェブサイトからデータをダウンロードしてください. (カスタム流量係数は顧客の要件に依存します.) |
| 適用される介質 | 水,油,ガス,腐食媒質 |
設置図
|
DN (mm) |
L について |
D |
K |
N-φD |
H2 |
H1 |
W1 |
W2 |
体重 キロ |
|
40 |
33 |
148 |
105 |
4-φ16 |
48 |
210 |
138 |
76 |
5.2 |
|
50 |
43 |
165 |
125 |
4-Φ18 |
80 |
314 |
160 |
137 |
5.9 |
|
65 |
46 |
185 |
145 |
4-φ18 |
89 |
327 |
160 |
137 |
6.3 |
|
80 |
46 |
200 |
160 |
8-φ18 |
95 |
333 |
160 |
137 |
6.7 |
|
100 |
52 |
220 |
180 |
8-φ18 |
114 |
385 |
196 |
145 |
7.8 |
|
125 |
56 |
250 |
210 |
8-φ18 |
127 |
400 |
196 |
145 |
9.3 |
|
150 |
56 |
285 |
240 |
8-φ22 |
139 |
442 |
255 |
182 |
11.1 |
|
200 |
60 |
340 |
295 |
8-φ22 |
175 |
480 |
255 |
182 |
20.3 |
|
250 |
68 |
395 |
350 |
12-φ22 |
203 |
522 |
255 |
182 |
27.3 |
|
300 |
78 |
445 |
400 |
12-φ22 |
242 |
567 |
255 |
182 |
36.8 |
|
350 |
78 |
505 |
460 |
16-φ22 |
267 |
598 |
255 |
182 |
|
|
400 |
102 |
565 |
515 |
16-φ22 |
297 |
648 |
255 |
182 |
|
|
450 |
114 |
615 |
565 |
20-φ26 |
315 |
678 |
255 |
182 |
|
|
500 |
127 |
670 |
620 |
20-φ26 |
348 |
|
|
|
|
|
600 |
154 |
780 |
725 |
20-φ30 |
444 |
|
|
|
|
|
700 |
165 |
895 |
840 |
24-φ30 |
528 |
|
|
|
|
|
800 |
190 |
1015 |
950 |
24-φ33 |
590 |
|
|
|
|
電気バタフライバルの主な部品材料
|
部分名 |
材料 |
|
身体 |
WCB,QT450-10,HT200,HT250 |
|
ディスク |
WCB,QT450-10,HT200,HT250,SUS304,SUS316 |
|
シャフト |
2Cr13 |
|
シールリング |
油性ナトリルゴム,PTFE |
|
梱包 |
グラフォイル |
電気バタフライバルの実施基準
|
製造基準 |
GB/T 122387-89 |
|
フレンジ規格 |
GB9113-2000,GB17241.6-1998 |
|
構造の長さの基準 |
GB12221-89 |
|
検査基準 |
GB/T 13927-92 |

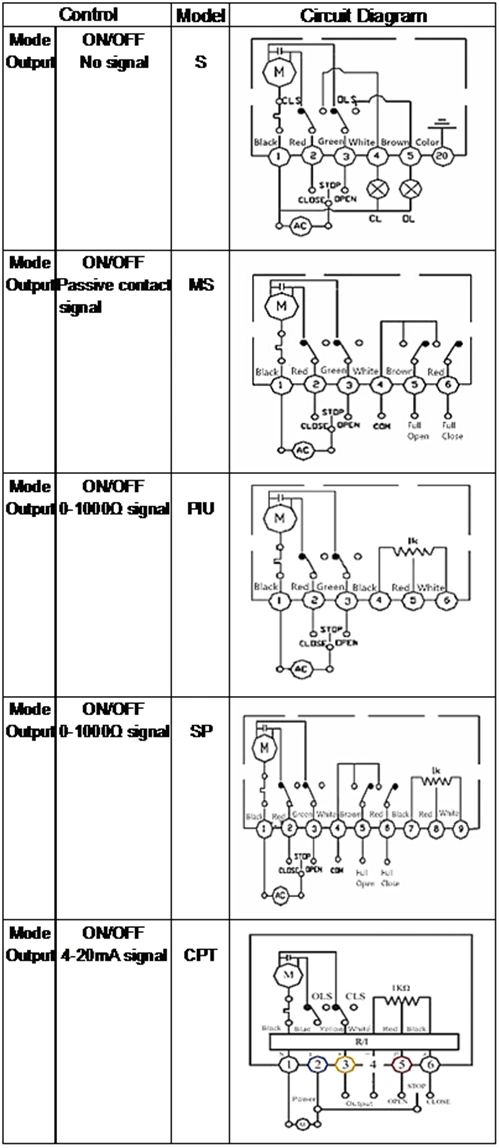

制御図
梱包 と 輸送:
1.包装:内側には泡状の包み,外側には紙箱,木製ケース
2輸送:海上,航空,鉄道.
他の要求がある場合は,自由に私たちに教えて下さい.
