Wuhan Grat Control Valve Co., Ltd. nukiz@grat.com.cn 86-027-6070-6977
製品詳細
起源の場所: 武漢,湖北,中国
ブランド名: Grat
証明: CCC, ISO, CE,TUV
モデル番号: EVシリーズ
支払いと送料の条件
最小注文数量: 1pc
価格: USD $350.00-1000.00/ Piece
パッケージの詳細: 内側には泡状の包み,外側には紙箱と木製のケース
受渡し時間: 3 営業日
支払条件: L/C,T/T,D/P,PayPal,ウェスタンユニオン
認証: |
CCC,ISO,CE,IAF,キャンス |
ブランド名: |
GRAT |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
ガス |
材料: |
ステンレス鋼 |
関係の形態:: |
フレンズ |
モードの運転:: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
フローティングボールバルブ |
温度: |
普通の温度 |
適用する: |
産業使用法は、産業使用法、世帯の使用法に水をまく |
仕様: |
DN50 |
構造: |
フローティングボールバルブ |
機能: |
バイパスバルブ |
スタンダード: |
Jb/T 9092 API598 |
バルブサイズ: |
DN40-1000 |
パッケージの詳細: |
カートン/木製の箱 |
起源の場所: |
武漢,湖北,中国 |
Hsコード: |
8537109090 |
認証: |
CCC,ISO,CE,IAF,キャンス |
ブランド名: |
GRAT |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
ガス |
材料: |
ステンレス鋼 |
関係の形態:: |
フレンズ |
モードの運転:: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
フローティングボールバルブ |
温度: |
普通の温度 |
適用する: |
産業使用法は、産業使用法、世帯の使用法に水をまく |
仕様: |
DN50 |
構造: |
フローティングボールバルブ |
機能: |
バイパスバルブ |
スタンダード: |
Jb/T 9092 API598 |
バルブサイズ: |
DN40-1000 |
パッケージの詳細: |
カートン/木製の箱 |
起源の場所: |
武漢,湖北,中国 |
Hsコード: |
8537109090 |

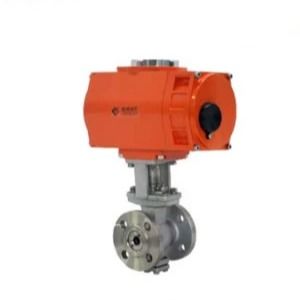

Exd II Bt4 フランジ 防爆 フランジ 電気 ボール バルブ/浮遊 ボール バルブ
記述:
Flange type explosion-proof electric ball valve is the rotation Angle of 0-90° ball valve with excellent sealing performance circulation capacity flow resistance coefficient is small simple structure convenient maintenance long service life valve channel and connection pipe diameter and into a diameter the medium can almost no loss of flow.
制御モードは,オンオフのタイプまたは制御のタイプである. Its usually used in the occasions with strict sealing requirements in addition to controlling gas liquid and steam medium it is also suitable for controlling sewage and medium containing fibrous impurities widely used in petroleum chemical industry metallurgy light industry paper making power station refrigeration and other work fields.
フランジ式電球弁の動作原理は,電気アクチュエータは,ボールを (またはボールの部分) 穴を動かすためにバルブ幹を動かす ボールは,バルブ幹と回転し,バルブの開口または閉鎖を実現します;電球弁は0-90°回転で完全に閉じて完全に開けることができます.同じ仕様のゲートバルブとボールバルブと比較して ボールバルブは,パイプの設置に便利なサイズと軽量です.
| 2つの側面の自己密封ボール構造の漏れがない. |  |
特別設計されたPTFEシール材料で 細工の動きの摩擦がない |
| O型バルブトリミングの優れた切断能力 | オプションO型またはV型バルブ・トリミング |
特徴:
* すべての電気部品と機械部品は,1.6MPaの高速爆発抵抗圧でアルミニウム合金殻で密閉されており,発火源を効果的に隔離します.
* 保護グレードIP68までの"O"リングシールで,各爆発防止表面は,安定した信頼性の高い爆発防止性能を達成するために,円形空隙とCNC精密加工を採用
* 1 段階 3 段階または DC 電源で電源供給
* バス通信,アナログ信号は,あなたの選択のために利用できます
* 永久に潤滑し,メンテナンスフリー
*オプションのトルク制限/リモコン
防爆グレード:
NT1 防爆レベルの防爆シリーズ製品
元
D 防爆型:防爆型
II: 爆発性ガス環境で使用される電気機器
B: 爆発レベル: 爆発レベルに応じて,爆発防止表面の大きさ (幅と空隙)
T4: 温度グループ: 最大表面温度は135°C
GB3836.1-2000の付録Bでは,燃えるガスのグレードと温度が詳細に記載されています.
[注] 製品が使用される場所の周りの爆発媒体の種類とグループが,製品で許可されているものと一致しなければならない.適用されない環境で爆発防止効果をプレイすることはできません.
仕様:
| 電源 | AC220V 50/60HZ |
| 定数直径 | DN15-200 |
| 温度は中程度 | -20°C~+350°C (+200°C特別PPL) |
| 名指圧 | PN16 PN25,PN40,PN64,PN100 |
| 入力信号 | 4-20mADC1~5VDC |
| 出力信号 | 4-20mADC |
| 接続タイプ | フレンズ |
| ボディ素材 | A105,F304,F316,WCB,FZG1Cr18Ni9Ti,ZG1Cr18Ni12Mo2Ti,CF8,CF8M,CF3M |
| バルブシートの材料 | PTFE (定温),PPL (中温),STL (高温) メタルシール |
| 漏れ級 | ANSIB16.104 -Vクラスに準拠する |
| シールタイプ | 柔らかいシール,PPL,金属シール セラミック |
| 適した介質 | 水,石油,窒素酸,乙酸,粘性液,パルプ,酸化剤 |
| 保護クラス | IP68 |
| 製造基準 | JB/T8692-1998 について |
| 長さ基準 | GB1221-89 |
| 検査基準 | JB/T 9092 API598 |

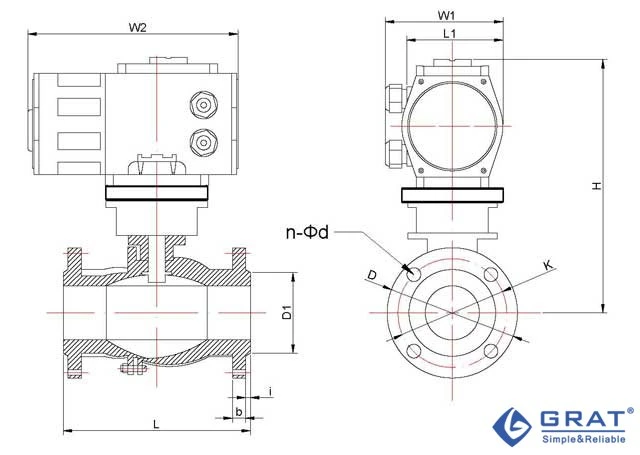

図とサイズ:
| サイズ | L について | D | K | D1 | b | N/1 | i | H | W |
| 15 | 130 | 95 | 65 | 45 | 14 | 4-ø14 | 2 | 209 | 196 |
| 20 | 130 | 105 | 75 | 55 | 16 | 4-ø14 | 2 | 211 | 196 |
| 25 | 142 | 113 | 85 | 65 | 18 | 4-ø14 | 2 | 218.5 | 196 |
| 32 | 165 | 140 | 100 | 78 | 18 | 4-ø18 | 2 | 233 | 196 |
| 40 | 165 | 150 | 110 | 85 | 18 | 4-ø18 | 2 | 234 | 196 |
| 50 | 203 | 165 | 120 | 100 | 20 | 4-ø18 | 2 | 248 | 196 |
| 65 | 222 | 185 | 145 | 120 | 20 | 8-ø18 | 2 | 294 | 255 |
| 80 | 241 | 200 | 160 | 135 | 21 | 8-ø18 | 2 | 320 | 255 |
| 100 | 305 | 220 | 180 | 155 | 22 | 8-ø18 | 2 | 339 | 255 |
| 125 | 356 | 250 | 210 | 184 | 22 | 8-ø18 | 3 | 392 | 255 |
| 150 | 394 | 285 | 240 | 210 | 24 | 8-ø23 | 3 | 402 | 255 |
| 200 | 457 | 340 | 295 | 265 | 26 | 8-ø23 | 3 | 467 | 255 |

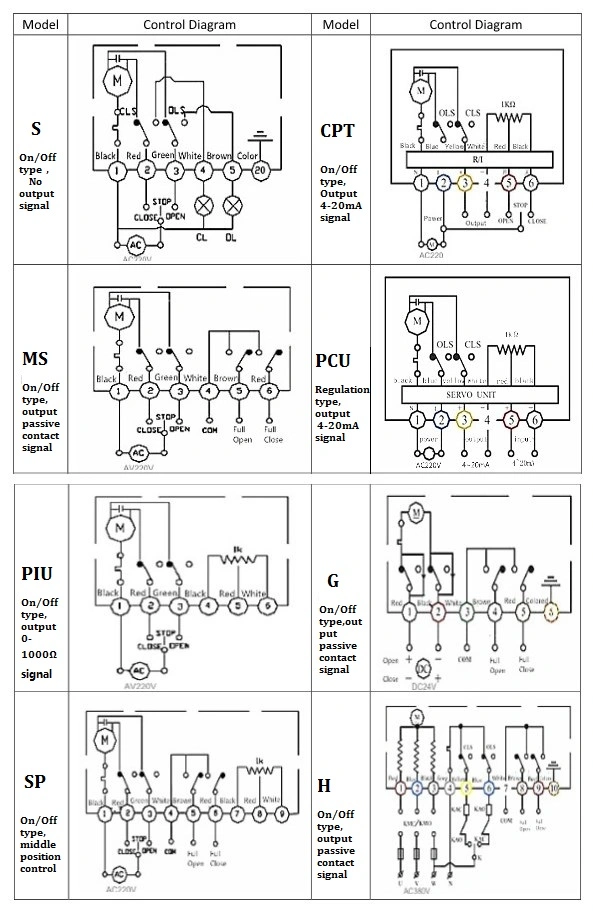

ワイヤ接続図
梱包 と 輸送:
1.包装:内側には泡状の包み,外側には紙箱,木製ケース
2輸送:海上,航空,鉄道.
他の要求がある場合は,自由に私たちに教えて下さい.
