製品詳細
起源の場所: 武漢,湖北,中国
ブランド名: Grat
証明: IP68,CCC, ISO, CE,TUV
モデル番号: TA-100
支払いと送料の条件
最小注文数量: 1pc
価格: USD $250.00-1000.00/ Piece
パッケージの詳細: 内側には泡状の包み,外側には紙箱と木製のケース
受渡し時間: 3 営業日
支払条件: L/C,T/T,D/P,PayPal,ウェスタンユニオン
供給の能力: 10000個/月
認証: |
CCC,ISO,CE,IAF,キャンス |
ブランド名: |
GRAT |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
電源: |
220V AC |
電力源: |
電力 |
温度: |
通常の温度 |
接続: |
フレンズ |
材料: |
合金 |
制御信号: |
4~20mA |
アクションアングル: |
0~180度 |
酸欠海域: |
より少しにより0.2% |
防爆等級: |
Exd II BT4 |
トルク: |
20〜2000nm |
タイプ: |
オン/オフ 調節 |
行為の時間: |
4秒目 |
モジュレーション精度: |
0.3%未満 |
実施基準: |
Jb/T-8219-1999 について |
パッケージの詳細: |
カートン/木製の箱 |
起源の場所: |
武漢,湖北,中国 |
Hsコード: |
8537109090 |
認証: |
CCC,ISO,CE,IAF,キャンス |
ブランド名: |
GRAT |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
電源: |
220V AC |
電力源: |
電力 |
温度: |
通常の温度 |
接続: |
フレンズ |
材料: |
合金 |
制御信号: |
4~20mA |
アクションアングル: |
0~180度 |
酸欠海域: |
より少しにより0.2% |
防爆等級: |
Exd II BT4 |
トルク: |
20〜2000nm |
タイプ: |
オン/オフ 調節 |
行為の時間: |
4秒目 |
モジュレーション精度: |
0.3%未満 |
実施基準: |
Jb/T-8219-1999 について |
パッケージの詳細: |
カートン/木製の箱 |
起源の場所: |
武漢,湖北,中国 |
Hsコード: |
8537109090 |

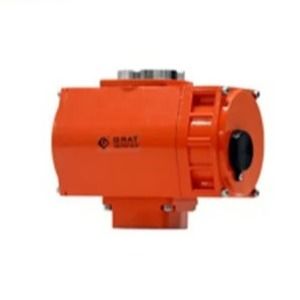

Exd II Bt4 爆破防止四旋回電動アクチュエータ ボールバルブ バターフライバル四旋回
製品説明:
Exd II Bt4 防爆四旋電動アクチュエータ / IP68 / 四旋回
記述:
TAシリーズの防爆結晶の防爆構造は,GB3836l-2000"爆発性ガス大気中の電気機器 第1部分:一般要求"とGB3836に適合する.2-2000 "爆発性ガス大気のための電気機器 第2部: 防爆型"D"" 関連規制と統合防爆構造の使用
The explosion-proof enclosure composed of the various explosion-proof components of the product can withstand the explosion pressure generated by the explosion of the explosive gas mixture in the shell, 殻内の爆発が,製品内部で爆発が起きても,殻の外の爆発性ガス環境に広がるのを防ぐことができます.殻の外に広がらないし 殻の外に爆発性ガスの混合物を爆発させない.
TAシリーズ電子は,50N.m-2500N.mの出力トルクを持つ統合電気アクチュエータである.それは,回転機械的な位置付けと様々な回転バルブ (ボールバルブなど) の回転に適しています.スイッチとスイッチのスイッチは,スイッチのスイッチを調整制御
仕様:
| タイプ | EX05 | エクス10 | エクス20 | エクス40 | エクス60 | Ex100 | Ex160 | Ex250 | |
| パワー 供給 |
AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | AC110/220 | |
| トルク | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 1600Nm | 2500Nm | |
| 動作時間 | 20S | 30S | 30S | 30S | 45S | 30S | 48S | 75S | |
| 振動 角度 |
0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | 0~90° | |
| モーター パワー |
10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W | |
| 格付け 流動 |
0.24/0.15A | 0.57/0.23A | 0.63/0.42A | 1.12/0.68A | 1.18/0.72A | 1.93/0.96A | 1.75/0.98A | 1.75/1.03A | |
| 体重 | 4.5kg | 7.5kg | 8.0kg | 12kg | 12.5kg | 18.5kg | 19kg | 20kg | |
| 適したバルブ | ボールバルブ | DN15-40 | DN50〜65 | DN65-80 | DN80〜100 | DN150-200 | DN250〜300 | DN300 | DN400 |
| バターフライバル | DN32-50 | DN50-125 | DN150-200 | DN200から250 | DN300-DN400 | DN400から600 | DN600 | DN700-800 | |
| インプット シグナル |
4~20mADC1~5VDC | ||||||||
| 生産量 シグナル |
4~20mADC | ||||||||
| 基本エラー | ≤ ± 1% | ||||||||
| バック差 死んだ | < 0.3% | ||||||||
| デッドバンド | 0.4%~1.5%調整可能 | ||||||||
| 減圧特性 | 0回 | ||||||||
| 繰り返しの誤り | 0% | ||||||||
| 隔離抵抗 | 100MΩ/500VDC | ||||||||
| 砂の電圧で | 1500VAC 1分 | ||||||||
| 保護レベル | IP68 | ||||||||
| 設置位置 | 360°調整可能 | ||||||||
| グレード 設置 | 2-M20x1.5 防爆ケーブル接続 電源線 信号線 | ||||||||
| インターフェース温度 | -30°C~+60°C | ||||||||

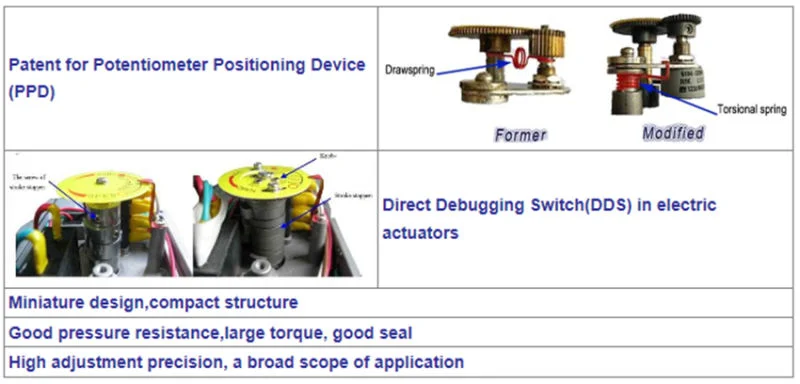

| 特殊機能 | *脱湿器 *電撃スイッチ *超トルク保護 *フィールド保護装置 | ||||||||

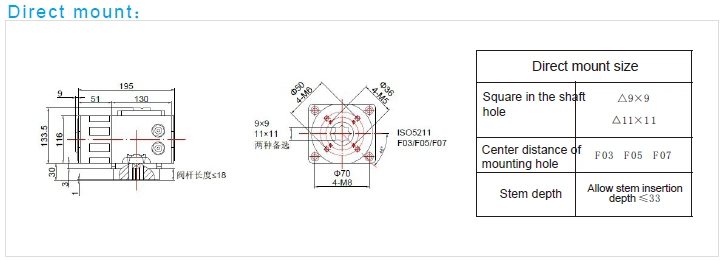

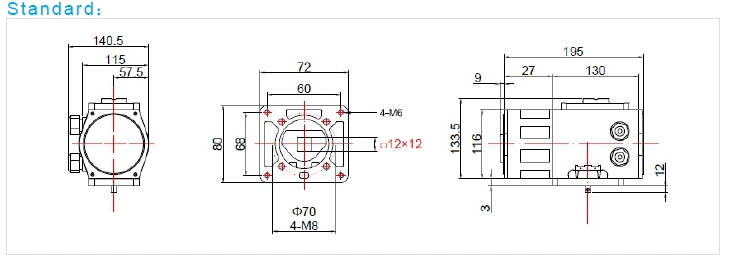

設置図

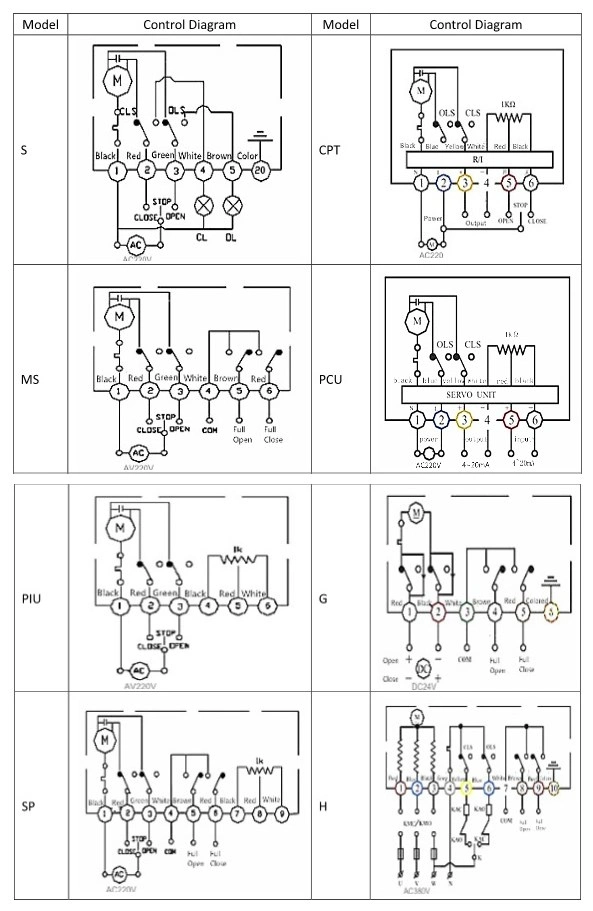

制御図
| モデル | サーキット | モデル | サーキット |
| S | ON/OFF,出力信号がない | CPT | ON/OFF,出力4~20mA信号 |
| 加盟国 | ON/OFF,出力受動接触信号 | PCU | 規制,出力信号4~20mA |
| PIU | ON/OFF,出力 0~1000Ω信号 | G | ON/OFF,出力受動接触信号 |
| SP | ON/OFF 中央位置制御 | H | ON/OFF,出力パシブコンタクト信号 |
梱包 と 輸送:
1.包装:内側には泡状の包み,外側には紙箱,木製ケース
2輸送:海上,航空,鉄道.
他の要求がある場合は,自由に私たちに教えて下さい.
