製品詳細
起源の場所: 武漢,湖北,中国
ブランド名: Grat
証明: CCC, ISO, CE, TUV
モデル番号: EB-0000145
支払いと送料の条件
最小注文数量: 1pc
価格: USD $150.00/ Piece
パッケージの詳細: 内側には泡状の包み,外側には紙箱と木製のケース
受渡し時間: 3 営業日
支払条件: L/C,T/T,D/P,PayPal,ウェスタン・ユニオン
供給の能力: 1000PCS/月
ブランド名: |
GRAT |
認定: |
CE/ISO/CNAS |
最小注文数量: |
1 PC |
受渡し時間: |
7 営業日 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
ガス |
モードの運転:: |
電気 |
接続フォーム: |
ウェーハ |
構造: |
中央密封 |
シールの形態: |
密封される自動 |
弁茎: |
普通 |
使用温度: |
通常温度 (-40°C |
適用する: |
産業用水 産業用水 |
中等: |
煙,空気,ガス |
仕事 の 圧力: |
低圧（Pn<1.6mpa） |
シール表面の材料: |
柔らかく封印された |
標準: |
DIN |
サイズ: |
Dn100〜2000 |
起源の場所: |
武漢,湖北,中国 |
パッケージの詳細: |
カートン/木製の箱 |
HSコード: |
8481804090 |
ブランド名: |
GRAT |
認定: |
CE/ISO/CNAS |
最小注文数量: |
1 PC |
受渡し時間: |
7 営業日 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
ガス |
モードの運転:: |
電気 |
接続フォーム: |
ウェーハ |
構造: |
中央密封 |
シールの形態: |
密封される自動 |
弁茎: |
普通 |
使用温度: |
通常温度 (-40°C |
適用する: |
産業用水 産業用水 |
中等: |
煙,空気,ガス |
仕事 の 圧力: |
低圧（Pn<1.6mpa） |
シール表面の材料: |
柔らかく封印された |
標準: |
DIN |
サイズ: |
Dn100〜2000 |
起源の場所: |
武漢,湖北,中国 |
パッケージの詳細: |
カートン/木製の箱 |
HSコード: |
8481804090 |
低負荷電気制御バタフライバル
製品説明:
低負荷電動制御バタフライバル/IP68
記述:
ガス低負荷電気バタフライバルは,ガス調節装置と二方向スイッチ装置として,
産業用金属,鉱物,水泥の換気管と除塵管に適しています
化学工学,発電,工業炉などです
仕様:
| 電源 | AC220V 50/60HZ |
| 動作温度 | 0〜450°C (オプション) |
| 入力信号 | 4〜20mA |
| 出力信号 | 4〜20mA |
| 身体のつながり | ウェーファー/フレンズ (オプション) |
| 流量特性 | 推定 EQ% |
| ボディ素材 | A3 耐熱鋼 |
| ディスク材料 | A3 耐熱鋼 SUS304 ステンレス鋼 SUS316ステンレス鋼 |
| シールタイプ | オープン型,バックシート型 (超高温適用),密閉斜板型 (室温適用) |
| バルブサイズ | DN100~DN2000 |
| 乗用車 | 0.1~0.6MPa |
| 試験圧力 | 密閉 0.15Mpa; 身体 0.11Mpa |
| 適用される温度 | <200°C 特別: <450°C |
| 適用される介質 | 煙,空気,ガス |
| 製造基準 | JB/T8692-1998 について |

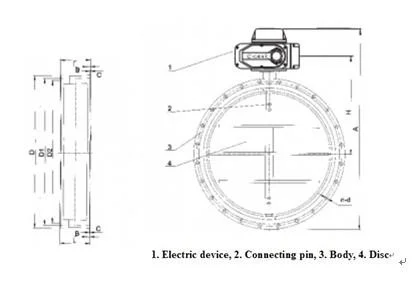

設置図
設置サイズ図
| 仕様 mm | D | D1 | D2 | A について | H | L について | B について | C について | n-d |
体重 体重 |
| 100 | 205 | 170 | 145 | 382 | 166 | 120 | 14 | 3 | 4 -φ18 | 10 |
| 125 | 235 | 200 | 175 | 404 | 177 | 120 | 14 | 3 | 8 - 8φ18 | 12 |
| 150 | 260 | 225 | 200 | 430 | 190 | 120 | 16 | 3 | 8 - 8φ18 | 14 |
| 200 | 315 | 280 | 255 | 530 | 240 | 180 | 18 | 3 | 8 - 8φ18 | 29 |
| 250 | 370 | 335 | 310 | 580 | 264 | 180 | 22 | 3 | 12〜15歳φ18 | 31 |
| 300 | 435 | 395 | 362 | 630 | 290 | 180 | 22 | 4 | 12〜15歳φ23 | 34 |
| 350 | 485 | 445 | 412 | 1029 | 286 | 180 | 22 | 4 | 12〜15歳φ23 | 162 |
| 400 | 535 | 495 | 462 | 1079 | 311 | 180 | 22 | 4 | 16歳φ23 | 168 |
| 450 | 590 | 550 | 518 | 1131 | 336 | 180 | 24 | 4 | 16歳φ23 | 177 |
| 500 | 640 | 600 | 568 | 1181 | 361 | 180 | 24 | 4 | 16歳φ23 | 190 |
| 600 | 755 | 705 | 670 | 1289 | 411 | 180 | 24 | 5 | 20から30までφ26 | 213 |
| 700 | 860 | 810 | 775 | 1346 | 466 | 270 | 28 | 5 | 24時間φ26 | 276 |
| 800 | 975 | 920 | 880 | 1453 | 516 | 270 | 28 | 5 | 24時間φ30 | 304 |
| 900 | 1075 | 1020 | 980 | 1526 | 566 | 270 | 28 | 5 | 24時間φ30 | 327 |
| 1000 | 1175 | 1120 | 1080 | 1626 | 616 | 270 | 28 | 5 | 28歳φ30 | 349 |
| 1200 | 1375 | 1320 | 1280 | 1853 | 716 | 270 | 28 | 5 | 32 セントφ30 | 394 |
| 1300 | 1475 | 1420 | 1380 | 2000 | 770 | 320 | 32 | 5 | 32 セントφ30 | 564 |
| 1400 | 1575 | 1520 | 1480 | 2100 | 820 | 320 | 32 | 5 | 36-φ30 | 644 |
| 1500 | 1690 | 1630 | 1590 | 2208 | 866 | 320 | 32 | 5 | 36-φ30 | 695 |
| 1600 | 1785 | 1730 | 1690 | 2305 | 920 | 320 | 32 | 5 | 40歳φ30 | 744 |
| 1800 | 1985 | 1930 | 1890 | 2505 | 1020 | 320 | 34 | 5 | 44-φ30 | 875 |
| 2000 | 2185 | 2130 | 2090 | 2705 | 1120 | 320 | 34 | 5 | 48-φ30 |
| 部分名 | 材料 |
| 身体 | Q235-B 20g など |
| ディスク | |
| 回転軸 | 4540Cr など |
| 梱包 | YS250F など |
| ハンドル | KTH33008 |
制御図
| モデル | サーキット | モデル | サーキット |
| S | ON/OFF,出力信号がない | CPT | ON/OFF,出力4~20mA信号 |
| 加盟国 | ON/OFF,出力受動接触信号 | PCU | 規制,出力信号4~20mA |
梱包 と 輸送:
1.パッケージ:内側には泡状の包み,外側には紙箱,木製ケース
2輸送:海上,航空,鉄道.
他の要求がある場合は,自由に私たちに教えて下さい.
