製品詳細
起源の場所: 武漢,湖北,中国
ブランド名: Grat
証明: IP67,CCC, ISO, CE
モデル番号: EKシリーズ
支払いと送料の条件
最小注文数量: 1pc
価格: USD $200.00-1000.00/ Piece
パッケージの詳細: 内側には泡状の包み,外側には紙箱と木製のケース
受渡し時間: 3 営業日
支払条件: L/C,T/T,D/P,PayPal,ウェスタンユニオン
供給の能力: 1000PCS/月
ブランド名: |
GRAT |
起源の場所: |
武漢,湖北,中国 |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
酸,アルカリ |
材料: |
炭素鋼 |
接続フォーム: |
フレンズ |
モードの運転:: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
フローティングボールバルブ |
温度: |
普通の温度 |
適用する: |
産業使用法は、産業使用法、世帯の使用法に水をまく |
構造: |
フローティングボールバルブ |
機能: |
バイパスバルブ |
スタンダード: |
Jb/T 9092 API598 |
Hsコード: |
8537109090 |
ブランド名: |
GRAT |
起源の場所: |
武漢,湖北,中国 |
最小注文数量: |
1 PC |
受渡し時間: |
3 営業日 |
パッケージの詳細: |
カートン/木製の箱 |
支払条件: |
LC,T/T,D/P,PayPal,ウェスタンユニオン |
メディア: |
酸,アルカリ |
材料: |
炭素鋼 |
接続フォーム: |
フレンズ |
モードの運転:: |
電気 |
定数圧力: |
PN1.0〜32.0MPa |
チャンネル: |
文字 を 直接 調べる |
タイプ: |
フローティングボールバルブ |
温度: |
普通の温度 |
適用する: |
産業使用法は、産業使用法、世帯の使用法に水をまく |
構造: |
フローティングボールバルブ |
機能: |
バイパスバルブ |
スタンダード: |
Jb/T 9092 API598 |
Hsコード: |
8537109090 |
酸性アルカリ液体のためのフローリン式電球バルブ
炭酸・アルカリ液体/IP67/浮遊型ボールバルブのためのフッ素付き電球バルブ

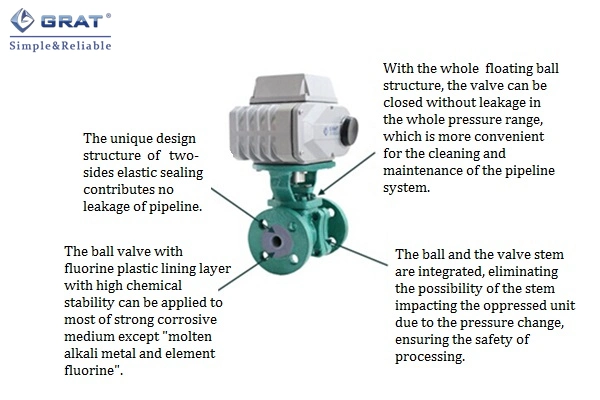

記述:
強い腐食媒介の様々な切り開くために設計されています
石油化学農薬染料酸アルカリなどに広く適用され,最も
現在,耐腐食装置の理想的な選択です.
防腐膜材料としてポリテトラフッロエチレン (FEP) を採用したこのバルブには非常に高い
唇型弾性シール部品のユニークな構造
製品の使用期間を長引かせます
仕様:
| 電源 | AC220V/AC380V/DC24V |
| バルブサイズ | DN15-350 |
| 中気温 | -15°C ~ 150°C |
| 動作圧 | PN1だ0~2.5 (MPa) |
| 動作モード | 切断する,0~90°回転 |
| 動作時間 | 4-30S |
| 身体のつながり | フレンズ |
| ボディ素材 | WCB,ZG1CrM0,ZG1Cr18Ni9Ti,SS304,SS316 |
| シール材料 | ポリテトラフッロエチレン (FEP) |
| アクチュエータ材料 | アルミ合金鋳造 |
| 適用される介質 | 酸,アルカリ,塩,塩素ガス,蒸気,源泉水,鉱山パルス,紙パルス,アクア・レギア,酸化物質,腐食性化学物質液体 |
主要部品の材料
部分名 |
身体 |
ボンネット |
詰め物箱 |
腺の環 |
座席 |
梱包 |
スナップラー |
材料 商標 |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
WCB 40Cr ZG 1Cr18Ni9Ti |
WCB ZG1CrM0 ZG 1Cr18Ni9Ti |
FEP |
FEP |
WCB |
適用されるチャネリングメディア
中程度の状態 |
中気温 |
中気圧 |
中程度の特徴 |
中程度の濃度 |
中間名 |
液体 |
-80°C~+160°C |
0~20kg/cm2 |
強い腐食,高磨き鋭さ |
無制限 |
酸,アルカリ,塩,塩素,蒸気,源泉水,鉱山パルス,紙パルス,アクア・レギア,酸化剤,減少剤 |
ガス |
-80°C~+160°C |
0~20kg/cm2 |
強い腐食,高磨き鋭さ |
無制限 |
|
液体と固体の混合物 |
-80°C~+160°C |
0~20kg/cm2 |
強い腐食,高磨き鋭さ |
<60% |
性能パラメータ 身体評価
| 乗用車 (PN) |
強度 (MPa) | シール (MPa) | 敷地内隔熱試験電圧 | ||||
| 1.0 | 1.6 | 2.5 | 1.0 | 1.6 | 2.5 | ||
| 試験圧力値 | 1.5 | 1.82 | 2.6 | 1.1 | 1.7 | 2.5 | 20KV |
注: 酸素 水素 天然ガス 石炭ガス 燃えるガス 燃焼支援ガス は含まれません
製品情報:

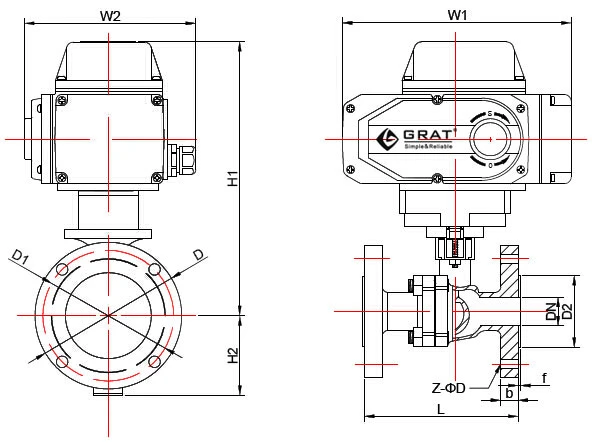

メイン接続サイズ
設計規格:HG/T 20592
フレンズ規格:HG/T20592 単位:mm
| 内側名義直径 (DN) |
直径 (インチ) | L について | D | D1 | D2 | b | f | Z-ΦD | H1 | H2 | W1 | W2 |
| 15 | 1/2" | 130 | 95 | 65 | 45 | 16 | 2.5 | 4 から 14 | 216 | 47.5 | 196 | 145 |
| 20 | 3/4 インチ | 140 | 105 | 75 | 55 | 18 | 2.5 | 4 から 14 | 231 | 52.5 | 196 | 145 |
| 25 | 1 " | 150 | 115 | 85 | 65 | 19 | 3 | 4 から 14 | 236 | 57.5 | 196 | 145 |
| 32 | 1.2 " | 165 | 140 | 100 | 78 | 19 | 3 | 4〜18 | 256 | 70 | 196 | 145 |
| 40 | 1.5" | 180 | 150 | 110 | 85 | 19 | 3.5 | 4〜18 | 261 | 75 | 196 | 145 |
| 50 | 2 " | 200 | 165 | 125 | 100 | 19 | 3.5 | 4〜18 | 271 | 82.5 | 196 | 145 |
| 65 | 2.5" | 220 | 185 | 145 | 120 | 19 | 3.5 | 4〜18 | 303 | 92.5 | 255 | 182 |
| 80 | 3cm | 260 | 200 | 160 | 135 | 20 | 3.5 | 8 から 18 まで | 358 | 100 | 255 | 182 |
| 100 | 4インチ | 280 | 220 | 180 | 155 | 21 | 4 | 8 から 18 まで | 383 | 110 | 255 | 182 |
| 125 | 5インチ | 320 | 250 | 210 | 185 | 23 | 4 | 8 から 18 まで | 403 | 125 | 255 | 182 |
| 150 | 6インチ | 360 | 285 | 240 | 210 | 25 | 4 | 8 から 22 | 433 | 142.5 | 255 | 182 |
| 200 | 8インチ | 400 | 340 | 295 | 265 | 25 | 4 | 12〜22 | 476 | 170 | 255 | 182 |
| 250 | 10インチ | 450 | 405 | 355 | 320 | 26 | 4 | 12〜26 | 555 | 225 | 354 | 273 |
| 300 | 12インチ | 500 | 460 | 410 | 375 | 28 | 4 | 12〜26 | - | 250 | 354 | 273 |
| 350 | 14インチ | 610 | 520 | 470 | 435 | 29 | 5 | 16〜26 | - | 305 | 354 |
273 |
製品規格
| 設計・製造基準 | GB12237-89 AP16D |
| フレンジ規格 | JB79 GB9113 ANSI B16.5 JIS B2212 |
| 構造の長さの基準 | GB1221-89 |
| 検査基準 | JB/T 9092 API598 |
梱包 と 輸送:
1.包装:内側には泡状の包み,外側には紙箱,木製ケース
2輸送:海上,航空,鉄道.
他の要求がある場合は,自由に私たちに教えて下さい.
